Jak obliczyć nośność sklejki blokowej?

Hej tam! Jako dostawca sklejki z płyty blokowej często otrzymuję pytania, jak obliczyć nośność sklejki z płyty blokowej. To niezwykle ważny temat, szczególnie dla osób z branży budowlanej i meblarskiej. Zatem wyjaśnię Ci to w prosty sposób.

Co to jest sklejka blokowa?

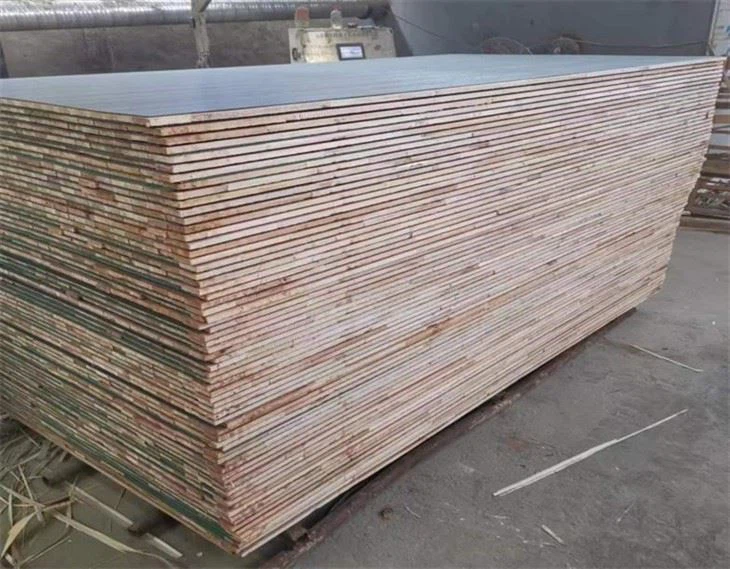

Na początek porozmawiajmy trochę o sklejce z płyty blokowej. Jest to rodzaj drewna konstrukcyjnego, który składa się z rdzenia składającego się z drewnianych klocków, zwykle z drewna iglastego, umieszczonych pomiędzy dwiema zewnętrznymi warstwami forniru. Taka konstrukcja nadaje mu pewne unikalne właściwości, takie jak dobra wytrzymałość i stabilność. Na naszej stronie dostępne są różne typy, npPłyta blokowa z papieru w jednolitym kolorze,Płyta blokowaIFantazyjna papierowa płyta meblowa. Każdy typ ma swoją własną charakterystykę i zastosowanie, ale wszystkie mają wspólną podstawową strukturę blokową i fornirową.

Czynniki wpływające na obciążenie – nośność

Jest kilka czynników, które mogą mieć wpływ na nośność sklejki z płyty blokowej.

1. Jakość materiałów

Jakość drewna użytego do wykonania rdzenia i forniru ma kluczowe znaczenie. Drewno wysokiej jakości będzie na ogół miało lepsze właściwości wytrzymałościowe. Na przykład, jeśli bloki rdzenia są wykonane z gęstego i mocnego gatunku drewna iglastego, płyta blokowa będzie w stanie wytrzymać większy ciężar. Również jakość forniru na zewnątrz ma znaczenie. Dobrej jakości fornir może pomóc w równomiernym rozłożeniu obciążenia na płycie.

2. Grubość płyty

Grubsza sklejka z płyty blokowej zwykle wytrzymuje większe obciążenie. Dzieje się tak dlatego, że jest więcej materiału, który jest w stanie przeciwstawić się działającym na niego siłom. W przypadku lekkich zastosowań, takich jak okładziny półek, cieńsza płyta może być w porządku. Ale w przypadku konstrukcji o dużej wytrzymałości zdecydowanie będziesz chciał wybrać grubszą opcję.

3. Długość rozpiętości

Długość przęsła odnosi się do odległości pomiędzy podporami płyty bloczkowej. Im większa rozpiętość, tym mniejszy ciężar może utrzymać deska. Jeśli używasz płyty blokowej jako podłogi lub dużej półki, musisz dokładnie rozważyć rozpiętość. Na przykład, jeśli masz dużą rozpiętość bez wystarczającego wsparcia, deska może ugiąć się lub nawet złamać pod dużym obciążeniem.

4. Rodzaj ładunku

Sposób przyłożenia obciążenia również ma znaczenie. Istnieją dwa główne rodzaje obciążeń: statyczne i dynamiczne. Obciążenie statyczne to ciężar stały, podobnie jak ciężar mebli na półce. Z drugiej strony obciążenie dynamiczne to zmieniający się lub poruszający się ciężar, podobnie jak ludzie chodzący po podłodze. Obciążenia dynamiczne są na ogół bardziej wymagające dla płyty, ponieważ powodują dodatkowe naprężenia.

Obliczanie obciążenia - nośność

Krok 1: Określ dopuszczalne naprężenie

Naprężenie dopuszczalne to maksymalne naprężenie, jakie płyta blokowa może wytrzymać bez uszkodzenia. Wartość ta zależy od rodzaju drewna i jakości deski. Informacje te można zazwyczaj znaleźć w podręcznikach inżynierii drewna lub u producenta. Załóżmy, że dopuszczalne naprężenie dla określonego typu płyty blokowej wynosi $\sigma_{allow}$ i jest mierzone w funtach na cal kwadratowy (psi) lub paskalach (Pa).

Krok 2: Oblicz moment bezwładności

Moment bezwładności (I) jest miarą wytrzymałości płyty na zginanie. Dla prostokątnego przekroju płyty bloczkowej wzór na moment bezwładności ma postać $I=\frac{bh^{3}}{12}$, gdzie b jest szerokością płyty, a h jest grubością. Jednostką I będą cale$^{4}$ lub m$^{4}$, w zależności od używanego systemu jednostek.

Krok 3: Oblicz maksymalny moment zginający

Maksymalny moment zginający ($M_{max}$) jest powiązany z obciążeniem i długością przęsła. W przypadku belki swobodnie podpartej z równomiernie rozłożonym obciążeniem (w) wzór ma postać $M_{max}=\frac{wL^{2}}{8}$, gdzie L jest długością przęsła. Jeśli jest to obciążenie skupione (P) w środku przęsła, wzór ma postać $M_{max}=\frac{PL}{4}$.

Krok 4: Skorzystaj ze wzoru na zginanie

Wzór na zginanie to $\sigma=\frac{M_{max}y}{I}$, gdzie σ jest naprężeniem w odległości y od neutralnej osi płyty. Na zewnętrznej powierzchni płyty y = h/2. Chcemy mieć pewność, że naprężenie $\sigma$ obliczone z tego wzoru będzie mniejsze od naprężenia dopuszczalnego $\sigma_{allow}$. Przekształcając wzór tak, aby obliczyć maksymalne obciążenie (w lub P), możemy dowiedzieć się, jaki ciężar wytrzyma deska.

Przykładowe obliczenia

Załóżmy, że mamy deskę blokową o grubości 3 cali (h = 3 cale), szerokości 12 cali (b = 12 cali) i rozpiętości 8 stóp (L = 96 cali). Dopuszczalne naprężenie $\sigma_{allow}$ wynosi 1000 psi.
Najpierw oblicz moment bezwładności:
$I=\frac{bh^{3}}{12}=\frac{12\times3^{3}}{12}=27$ cali$^{4}$
Dla swobodnie podpartej belki z równomiernie rozłożonym obciążeniem i przy użyciu wzoru na zginanie $\sigma=\frac{M_{max}y}{I}$ z $y=\frac{h}{2}=1,5$ cali i $\sigma=\sigma_{allow} = 1000$ psi.
$M_{max}=\frac{\sigma I}{y}=\frac{1000\times27}{1,5}=18000$ in - funty
Ponieważ $M_{max}=\frac{wL^{2}}{8}$, możemy rozwiązać dla w:
$w=\frac{8M_{max}}{L^{2}}=\frac{8\times18000}{96^{2}}\około15,625$ funtów/cal. Jeśli chcemy obciążenie na stopę, mnożymy przez 12, więc nośność wynosi około 187,5 funta/stopę.

Rozważania praktyczne

W rzeczywistych zastosowaniach należy również wziąć pod uwagę czynniki bezpieczeństwa. Zawsze dobrze jest projektować ze współczynnikiem bezpieczeństwa wynoszącym co najmniej 1,5 do 2. Oznacza to, że należy założyć, że płyta będzie musiała wytrzymać 1,5 do 2 razy większe obciążenie niż oczekiwane. Uwzględnia to niepewność obciążenia, zmiany właściwości materiału i wszelkie nieoczekiwane naprężenia.

Wniosek

Obliczanie nośności sklejki blokowej to połączenie zrozumienia właściwości materiału i zastosowania podstawowych zasad inżynierii. Jako dostawca jesteśmy tutaj, aby pomóc Ci wybrać odpowiedni rodzaj płyty blokowej do Twoich konkretnych potrzeb. Jeśli pracujesz na budowie lub produkujesz meble i chcesz poznać nośność naszych produktów, skontaktuj się z nami. Możemy dostarczyć Ci bardziej szczegółowych informacji i zaproponować najlepsze opcje dla Twojej aplikacji. Czy to jestPłyta blokowa z papieru w jednolitym kolorze,Płyta blokowa, LubFantazyjna papierowa płyta meblowa, mamy dla Ciebie wsparcie. Nie wahaj się więc z nami skontaktować, jeśli potrzebujesz sklejki blokowej i rozpocznijmy wspaniałą współpracę biznesową!
